概述與用途
在給水排水處理工藝程序中，固、液分離技術及其設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除氣浮是超有效的方法之一。
該設備廣泛應用于給排水處理工程。一，應用于以湖泊水為水源的自來水廠除藻降濁;二、應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域;三，應用于污水中有用物質的回收，如：造紙、漿柏水中的纖維回收等領域。
-

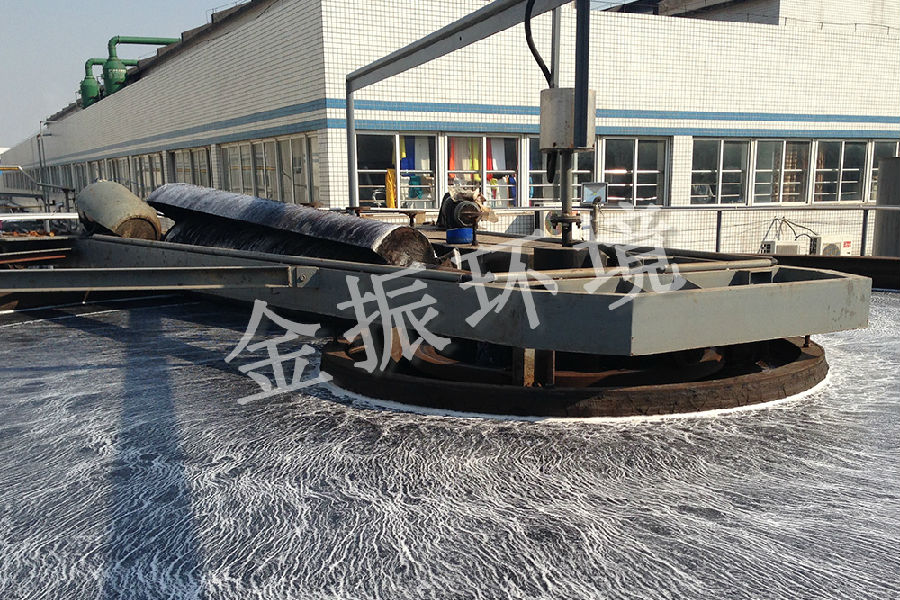

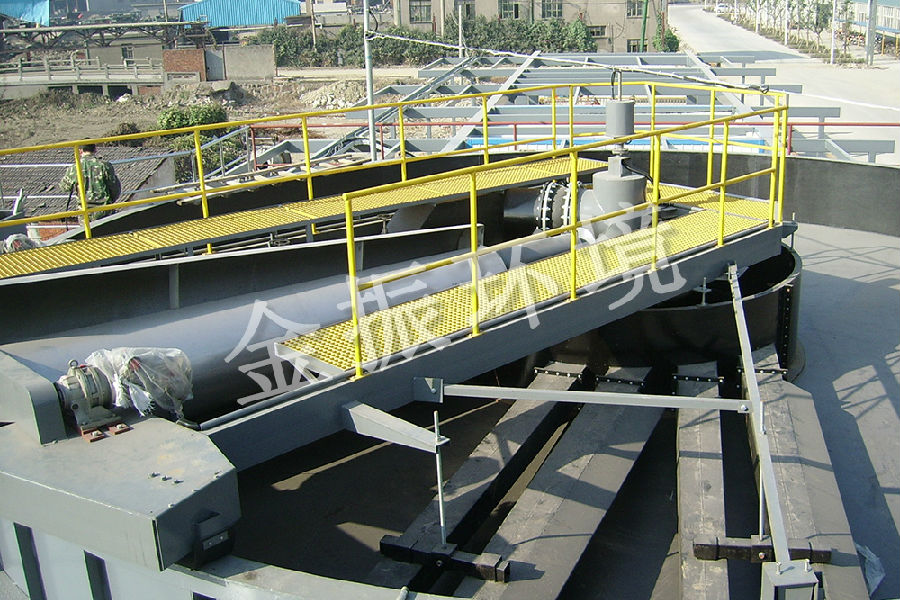

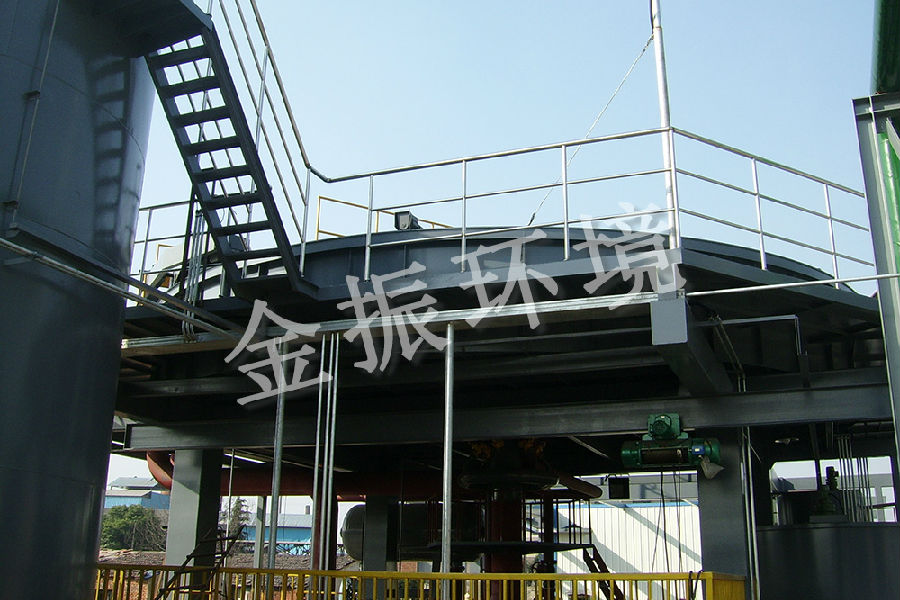

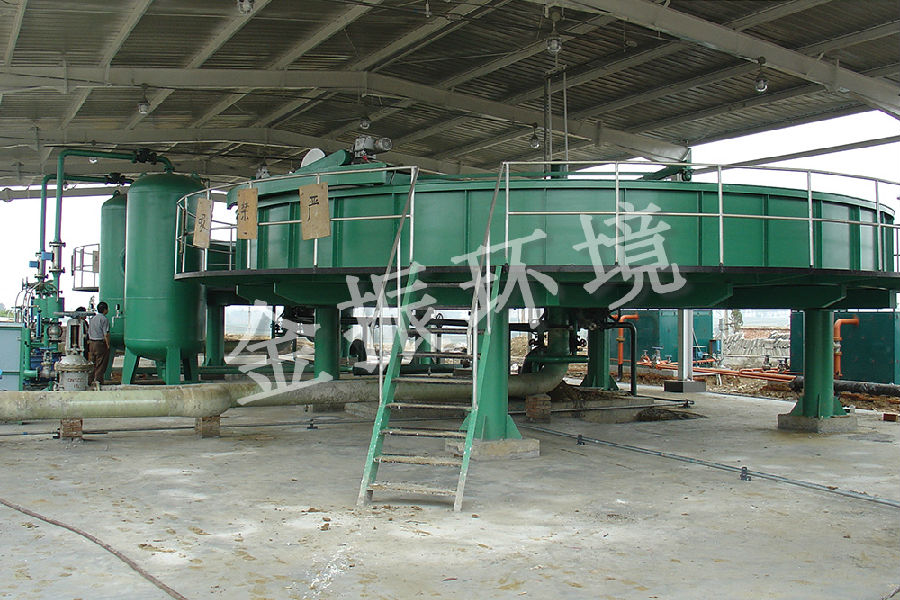

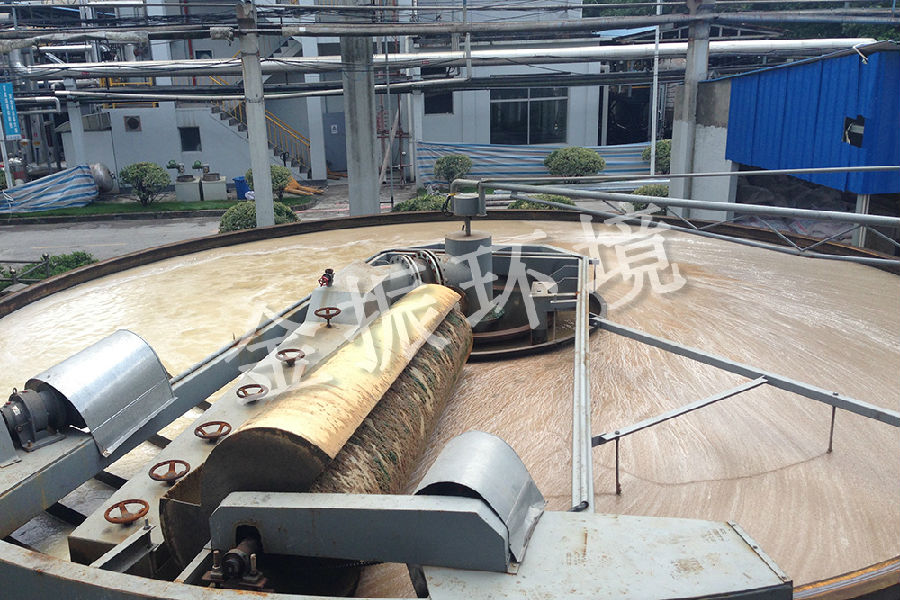

產品圖片
-
型號特點

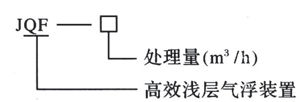

型號表示方法
特點
1.有效水深400-500mm
2.池內水力停留時間(3-5min)。
3.凈化量大，即表面負荷高。
4.占地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備可以架空安裝，也可多層組合。
5.安裝維修費用低，易于清掃。
6.凈化程度高，懸浮物去除率達90%以上
7.該裝置采用JFA型溶氣系統，它結構巧妙，溶氣效率高達90%，體積僅為一般溶氣系統的五分之一。
產品主要工作原理
氣浮分離技術是指空氣與水在一定的壓力條件下，使氣體極大限度地溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。
我公司開發JQF型高效淺層氣浮裝置，是一個先進的快速氣浮系統，在傳統氣浮理淪的基礎上又成功地運用了“淺層理論”和“零速”原理，通過精心設計，集凝聚、氣浮、撇渣、沉淀，刮泥為一體，是一種水質凈化處理的高效設備。

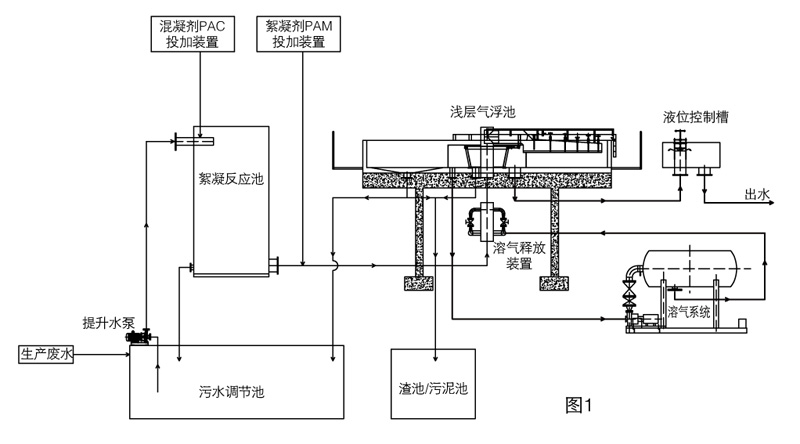

工藝流程
-
參數及規格

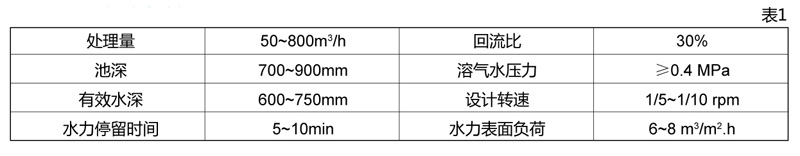

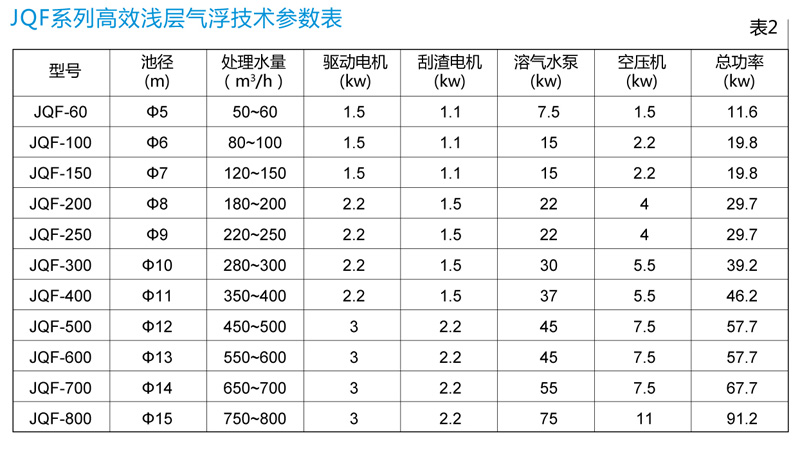

主要技術參數
JQF型高效淺層氣浮裝置集凝聚、氣浮、撇渣、沉淀、刮泥為一體，整體呈圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體、旋轉布水機構、溶氣釋放機構、框架機構、集水機構等。進水口、出水口與浮渣排出口全部集中在池體中央區域內，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。

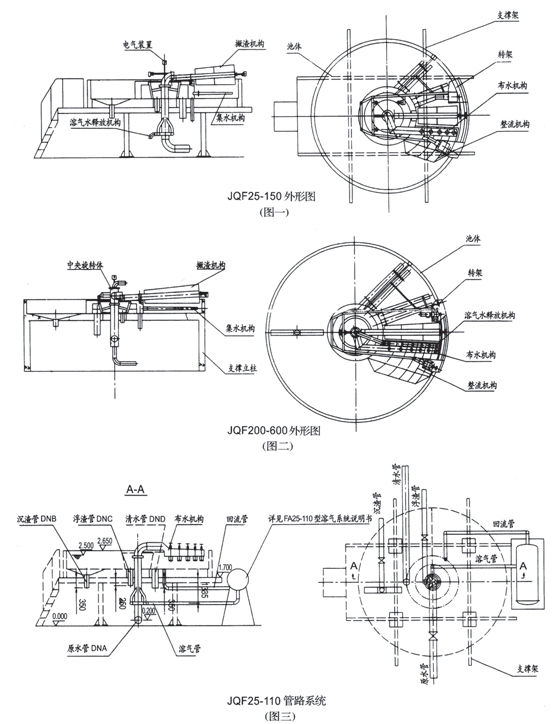

本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到超佳運行狀態(詳見圖一和圖二)。
注：1、表中處理水量依據，回流比R=30%，水力表面負荷：q=6-8m3/m2.h。3、JQF25-JQF200，為鋼制池體，其工作荷載指整機正常工作時，土建地基承受的總負荷。
JQF200-JQF600為土建池體，其工作荷載指整機正常工作時，混凝土池體所承受的總負荷
例：JQF200其工作負載為45/37(t)其中，45t指池體為鋼制時，土建地基承受總負荷。37t指池體為混凝土時，混凝上池體所承受總負荷。

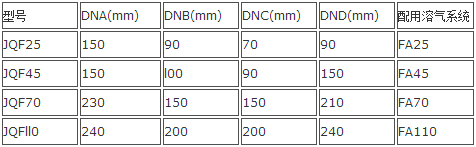

表3.JQF25-110管路參數表：(參見圖三)

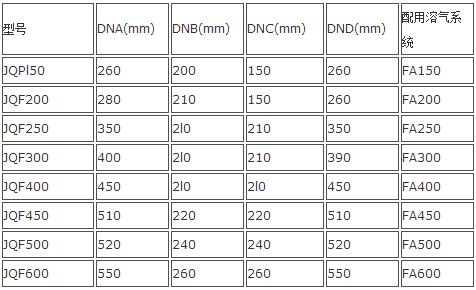

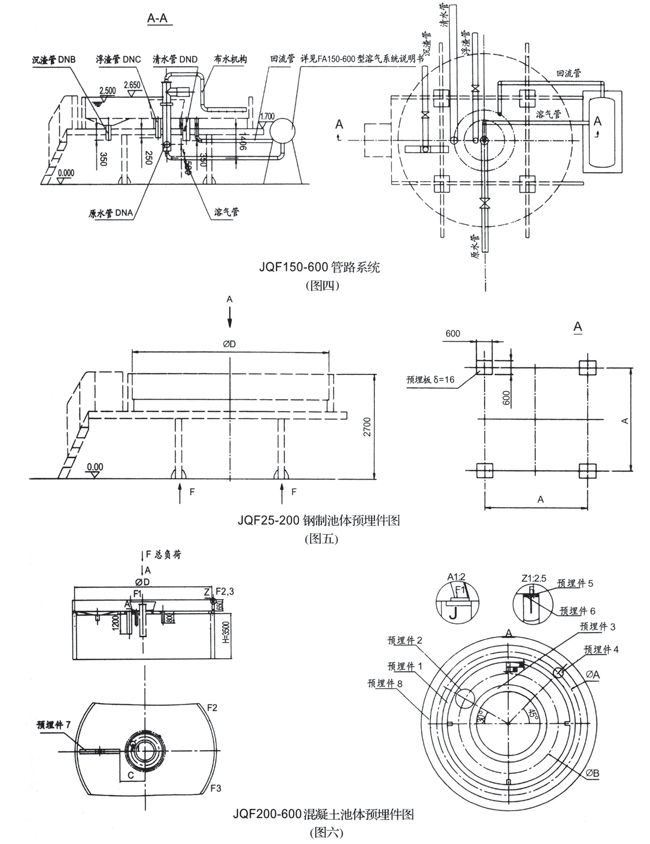

表4.JQF150-JQF600管路參數表(參見圖四)
表5.JQF25-200鋼制池體預埋件參數表(參見圖五)
型號
A(mm)
?D(mm)
H(mm)
F承載／單立柱(公斤)
JQF25
1510
?3000
2700
3000
JQF45
2300
?4000
2700
4200
JQF70
2600
?5000
2700
5300
JQFll0
3200
?6000
2700
7000
JQFl50
3500
?7000
2700
10000
JQF200
3900
?8000
2800
11000

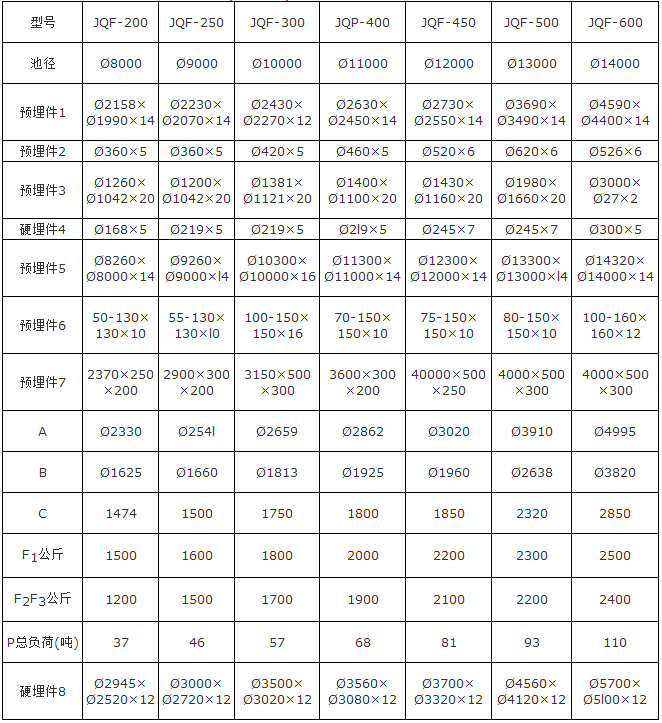

表6.JQF200-600混凝土池體預埋件參數表：(參見圖六)
